全部產品介紹

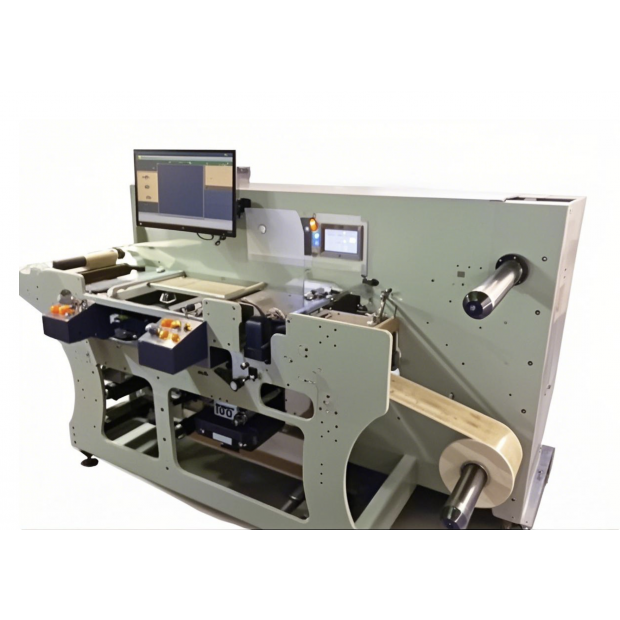

LST03Ⅱ-0806-RM 彩印包裝小批量智能一體化裁切解決方案，具備廣泛的材料兼容性，可裁切B2+及以下規格的各類材料。

正面相機的檢測參數：





專案
名稱
參數範圍


8K
檢
測
參
數
檢測幅寬
350mm


圖像採集解析度
8K彩色相機：0.04mm(寬)×0.04mm(長)


單工位最高檢測速度
印刷品質：80m/min


可檢印刷缺陷
髒點、漏印、走版、套印偏位、小文字殘缺、排廢不良、色差等;
光油缺失、偏位；燙金殘缺；氣泡、覆膜皺褶、缺失；表面劃傷等。


檢測最小點狀缺陷尺寸
高對比度：0.02mm2
低對比度：0.09mm2


套印偏差精度
±0.12mm


色差
△E ≧3


可變資訊檢測規格
1、數字號碼；
2、一維條碼：Code128、ITF25、EAN13、Code39、EAN8、UPCA、UPCE、UCC/EAN-128、CODABAR等
3、二維碼：QR、DM、PDF417


可變資訊可檢數碼規律
支持規律：流水碼、規律順序碼、噴碼、拖標
可檢錯誤：錯碼、重碼、空碼、不可識別碼


存儲碼數據、及重碼操作


單個標籤的所有可變資訊碼都可保存數據
檢測到重碼，需輸入密碼才可以重新啟動機械走紙




可變碼圖片存儲規定
1、可自定義命名（WINDOWS命名字元），作為圖片存圖的的檔案名。
2、可自定義存圖的方向。存圖要求都是正著來，從正面看起來是圖片是正方向的。


可檢碼最小尺寸規格
數字碼：1.2mm*1mm
條碼：最細線寬不低於0.15mm
二維碼：5mm*5mm（最小方格寬高不低於0.15mm）







設備配置（關鍵部件）






博恒銳創（北京）檢測系統軟體模組


博恒銳創標籤智能檢測系統軟體V5.0
（Intelligent Beyond）
博恒自主研發產品


標準系統硬體配置


高速彩色線陣相機
高性能線掃描8K彩色數字相機
1臺


圖像採集卡
高性能數字圖像採集卡
1張


相機采圖傳輸線
Camera Link數字專用傳輸線
2根


鏡頭
60mm定制鏡頭
2套


電腦
博恒定制工控機-I9CPU
1臺


信號控制卡
博恒自製
2張


編碼器
德國HEIN LANZ
1個


光源
博恒自製-正面1:組合光源
1套

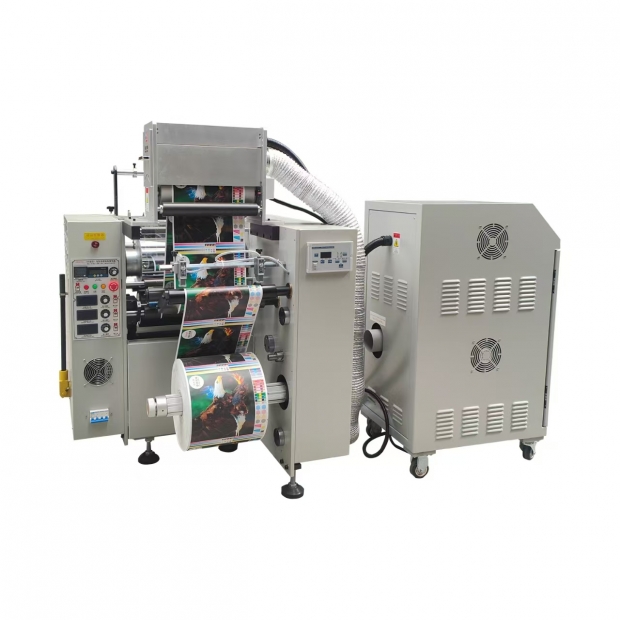

XHM350A-J 型卷對卷標籤熱覆膜機適用於合成紙、PET、PP、珠光膜等多種捲筒材料及光膜、啞膜、預塗膜等的覆合加工，主要用於不干膠商標捲筒材料印後覆膜行業，具有比傳統冷膠覆膜成本降低至少 45%、免頻繁換膜、覆合產品粘合性強且透明耐用等優勢，主機配備變頻調速、自動溫控、無料自動停機、光電自動糾偏等功能，整機結構緊湊、操作方便、效率高且安全可靠；其標準配置包括油介質電加熱熱輥筒、進口矽膠膠滾筒、手脹軸收放料裝置、磁粉離合器張力控制、光電自動糾偏系統、油壓增壓裝置及標籤防捲曲裝置。

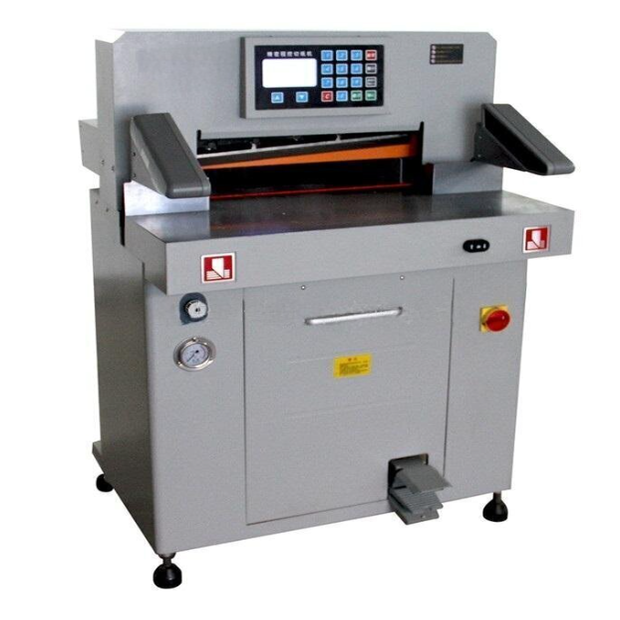

型號：5208T / 4908T
最大裁切寬度/長度：520mm / 490mm
最小裁切長度：30mm
最大裁切高度：80mm
精度：±0.5mm
壓紙方式：液壓＋機械腳踏
推紙方式：程控
編程 / 顯示：是 / 液晶
電源參數：220V50Hz 2.3KW / 2.0KW
機器尺寸：1280×1010×1430mm / 1280×980×1430mm
淨重（約）：360kg / 340kg

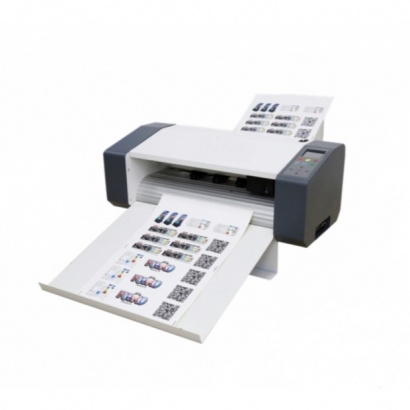

參數：
供紙方式：自動連續單張進紙
主板：64位 ARM7 CPU，支持8G閃存，高速CACHE記憶體
控制面板：11機械膜按鈕+3.0LED觸摸屏
驅動：主導軸高扭力馬達，微步細分驅動
傳輸方式：電腦通過USB線/串口線或U盤脫機
最大切割面積：440mm
最大切割速度：500mm/s，工作時可調節壓力、速度
刀壓：10-1000g
機械精度：0.025mm
重覆精度：< ±0.025mm
繪圖筆種類：直徑11.4mm的各類水性、油性、原子繪筆、海報筆
繪圖指令：DM-PL/HP-GL自動識別
接口：USB/U盤/串口/無線輸出
電源：AC220V/110V，50Hz
功耗：< 80W
刀具種類 ：進口合金刀
運行環境 ：溫度5-35℃，相對濕度30%-70%
機器尺寸：1050*850*1070mm
外包裝：1160*890*1260mm
運輸重量：132kg
包裝配件：
配件與耗材：原裝刀座一個、刀片3支裝一盒、筆座一個、電源線、電源線一條、USB2.0線一條
操作軟件：CoreIDRAW軟件插件、無限安裝、光盤一張

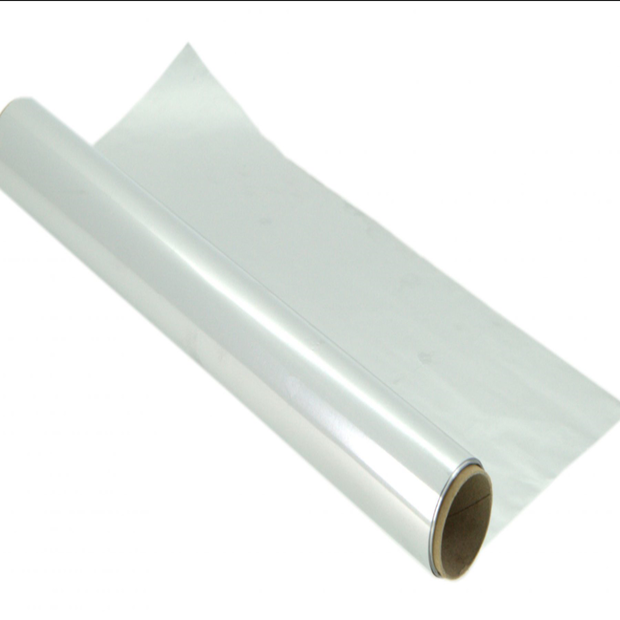

英文品名：Transparent Composite Film
規格：50um (12umPET+38umCPP)
材質：50um=12umPET+38umCPP，中間以無溶劑貼合
厚度：50um
寬度：260mm (=0.26m)
長度：2000m
每支：260mm*2000m=520m2

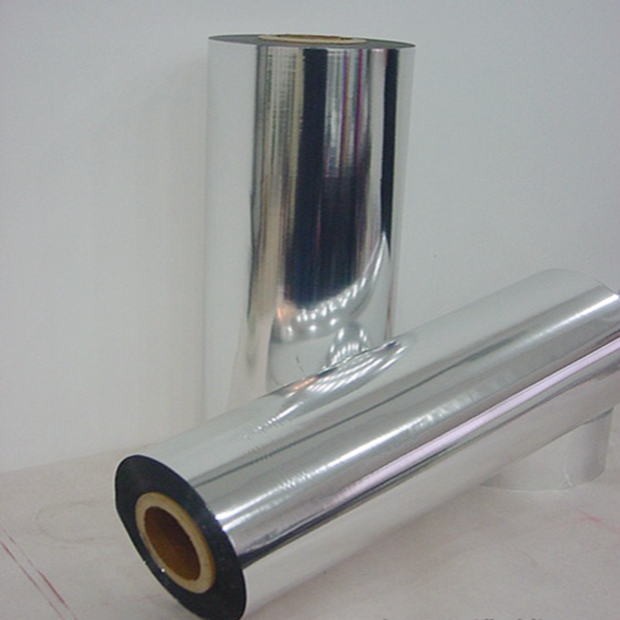

英文品名：Three Layers Composite Film
規格 : 68um (12umPET+6umAL+50mmCPP)
材質：68um＝12umPET+6umAL+50umCPP,各層間以無溶劑貼合
厚度：68um
寬度：220mm (=0.22m)
長度：2000m
每支：220mm*2000m＝440m2

英文品名：Three Layers Composite Film
規格 : 58um (12umPET+6umAL+40mmCPP)
材質：58um＝12umPET+6umAL+40umCPP,各層間以無溶劑貼合
厚度：58um
寬度：220mm (=0.22m)
長度：2000m
每支：220mm*2000m＝440m2

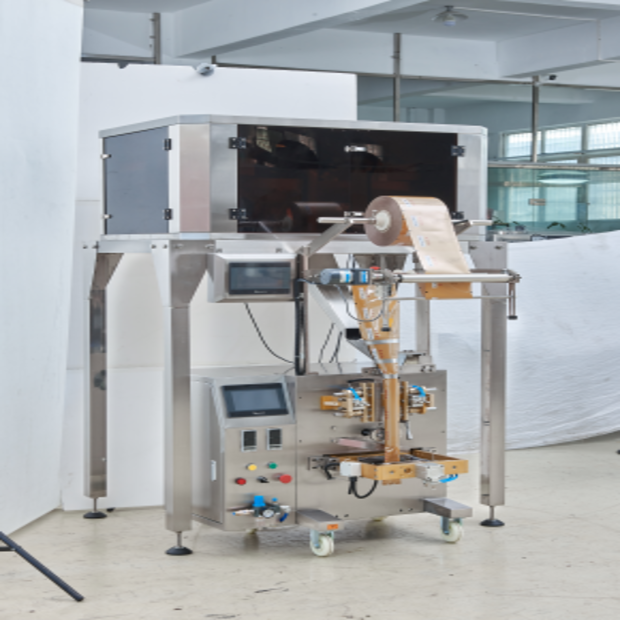

所屬系列：四頭稱電子包裝機
產品型號：SZ-60DX
產品名稱：電子稱稱重電腦控制背封全自動包裝機
適合範圍：茶葉、膨化食品、蝦條、花生、麥片、味精、瓜子、白糖及不易粘附粉狀物、顆粒等包裝。
本機特點：可自動完成計量、填充、計數、打印（需另配打碼機）等週期作業；集光電跟蹤、無極調速等功能於一體；封口形式為背封。

技術參數
計量範圍：1~50克（注：50~200 / 100~500克需訂做）
製袋尺寸：長50~200mm ; 寬50~240mm
包裝速度：30~50袋/分鐘
電源：220V，50HZ，1.8KW
整機重量：350KG
外型尺寸：長1600*寬900*高2300mm

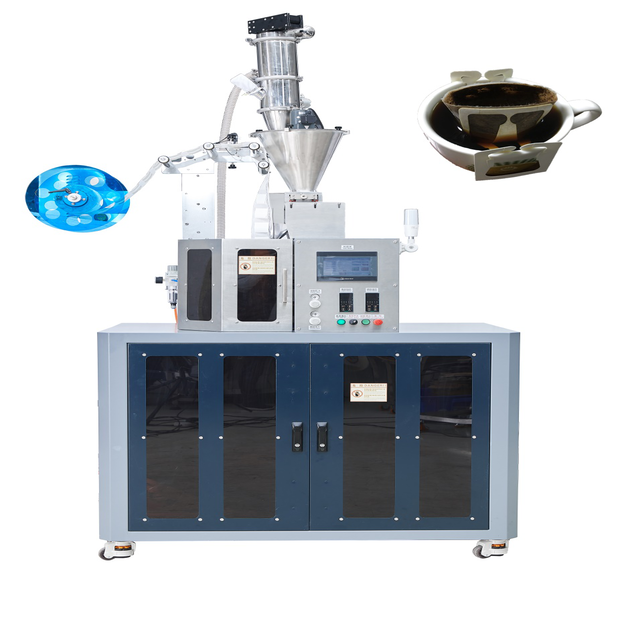

一、適用範圍：本機適用於掛耳咖啡、茶葉、藥茶、保健茶、植物類等小顆粒物的內外袋一次性包裝。

本機特點：
  1.外封紙由伺服電機控制，袋長穩定、定位準確；

  2.採用PID調節溫度控制器，溫度控制得更準確；

  3.採用PLC控制整機的動作，人機界面顯示，操作方便；

  4.所有可接觸物料部分為SUS304不鏽鋼製作，保證產品的衛生可靠；

  5.部分工作氣缸採用原裝進口件，保證其工作準確與穩定；

  6.本機附加裝置可完成平口剪切、日期打印、易撕口等功能；

  7.超聲波以及熱封口形式能達到直線型切口，節約掛耳內部填充空間，達到12g包裝容量；

  8.超聲波封口適合所有不織布包裝材料切割，切割成功率接近百分百；

  9.該設備可以加裝氮氣填裝裝置，日期打印裝置和攪拌裝置等。

二、技術參數

型   號：SZ-19
封口方式：超聲波封口、熱封封口
內袋封口形式：三邊封
外袋封口形式：三邊封
計量範圍：5-12克/包  （特殊規格可另定）
生產能力：20-50袋/分鐘
內袋尺寸：長70㎜；寬90  （特殊規格可另定）
外袋尺寸：長85-120㎜；寬200㎜   （特殊規格可另定）
輸入電源：220V/50HZ單相
總功率： 3.7kw
設備尺寸：1600*800*2400mm
重量：650KG
常用內袋包裝尺寸：74*90mm
常用的外袋包裝尺寸：100*120mm

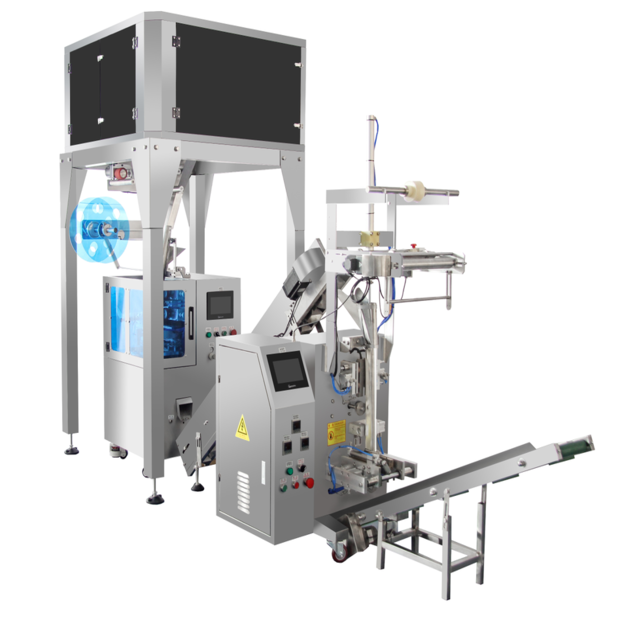

所屬系列：


袋泡茶包裝機




產品型號：


SZ-21DX




產品名稱：


全自動内外袋三角袋茶葉包裝機




適合範圍：


適用於茶葉、藥茶、保健茶、鐵觀音、龍井、大毛峰、武夷山大红袍、玫瑰花茶、蔘片、各類中藥等。




本機特點：


尼龍三角包採用國產或進口的環保尼龍、不織布材質，是經過國家安全檢驗的無毒、無细菌、耐熱的高質感食品級濾材，它的封口採用了獨特的方法——超聲波無痕封口，緊密、衛生、安全，減少了多餘的封邊寬度，完全不浪費一絲濾材。




包裝材料


内袋：尼龍、不織布、綠色100%可生物分解的透明材料；外袋：複合膜






主要技術參數









包裝容量：


1~10克/袋（視包裝物料的比重而定）， 誤差≦±0.2克/袋




卷材的寬度：


内袋膜寬：120、140、160、180（mm） 外袋膜寬：180-200mm




調節範圍長度：


65、75 （mm）




封切形式：


内袋：電脈衝封切法——超聲波融切熱封   外袋：熱封




封切裝置數量：


超聲波：2套  熱封裝置：2套




包裝速度：


20~40袋/分鐘




電源：


220V，50HZ，3KW




氣源：


壓力≧0.6Mpa (另可以配氣泵供氣）




整機重量：


約900KG




三角包主機尺寸：


長1600*寬1006*高2200mm




三角外袋尺寸：


長1143*寬760*高1500mm




聯機尺寸：


長1600*寬3300*高2200mm

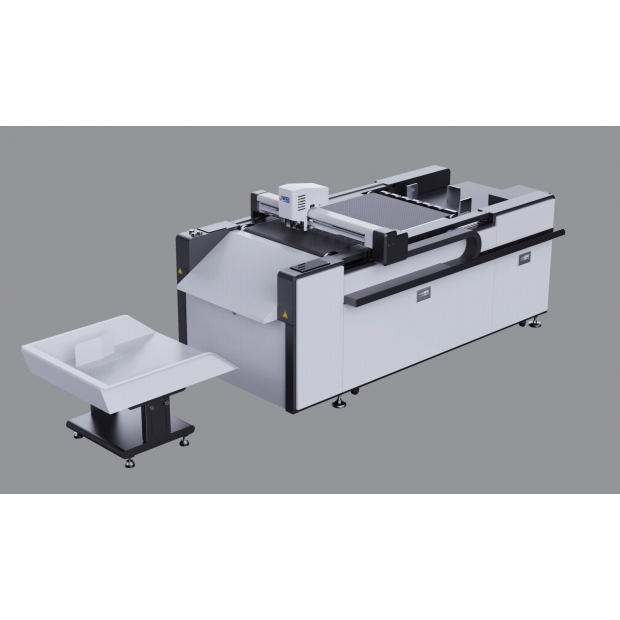

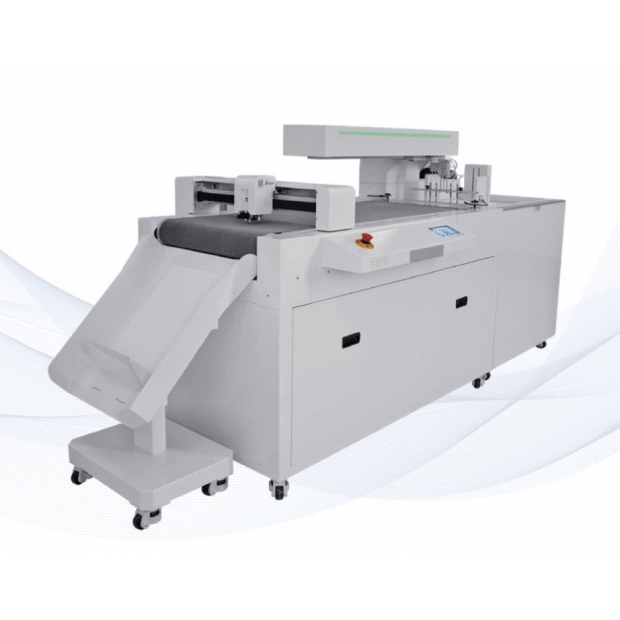

機器配置
機器型號：SG-ASF420
工作電機：X-大功率直流伺服電機、丫-大功率直流伺服電機
定位傳感器：數碼攝像頭 (CCD)
控制面板：7寸電容觸摸屏
拖刀數量：雙刀夾
拖刀類型：刻刀/筆/壓痕
轉刀數量：雙刀夾
轉刀類型：刻刀/壓痕

機器性能
工作方式：材料正面切割壓痕，材料反面切割壓痕和矩陣切割
材料固定方式：真空吸附
標記點類別：標記點或二維碼
最大幅寬：490mm×710mm
最大掃點切割尺寸：460mm×665mm
掃描速度：5-10s
工作速度：100mm/ s-700mm/ s、10mm/s一步
工作壓力：壓痕：0-1900gf （10gf一步）刻刀：0-1900gf (10gf一步）
最大可切割紙張克重：600g（對於不同切割材料有所差異）
送紙方式：氣動和電機組合進紙
紙張堆疊高度：18cm高，根據材料厚度不同，最大可堆疊600張
最大送紙尺寸：A2 （420mm×594mm）
送紙速度：2-6張/分鐘
最小切割字符尺寸：約10mm2（對於不同字體圖形和切割材料有所差異）
機械分辨率：0. 02mm
可編程分辨率：HPGL 0. 025mm
重複精度：≤0. 05mm
適用切割材料：及時貼、卡紙、瓦楞紙等

軟件和兼容性
連接方式：USB接口、網口、WiFi和U盤
軟件和兼容性：CutStudio 軟件 Corel Draw/ illustrator 插件

電源和工作環境要求
平板機工作電壓、電流：100VAC至120VAC、50/60Hz、 最大電流13.6A     200VAC至240VAC、50/60Hz 、最大電流6.8A
平板機功率：最大700W
吸風氣泵工作電壓、電流：110VAC、50Hz、額定電流10.8A、60Hz、額定電流13.0A       220VAC、50Hz、額定電流4.5A、60Hz、額定電流5.6A
吸風氣泵功率：50Hz, 750W； 60Hz, 840W
真空泵功率：750W
工作環境：溫度：+5°C到+35°C攝氏度（41至95華氏度），濕度：35%至70%RH（非冷凝）

尺寸和重量
機器外形尺寸：930mm×860mm×940mm（送料平台）、1595mm×810mm×940mm（切割平台）
機器包裝尺寸：1095mm×1031mm×1417mm（送料平台）、2168mm×1298mm×1332mm（切割平台）
淨重/毛重：191士25kg/128士25kg（送料平台）、402士25kg/262士25kg（切割平台）
